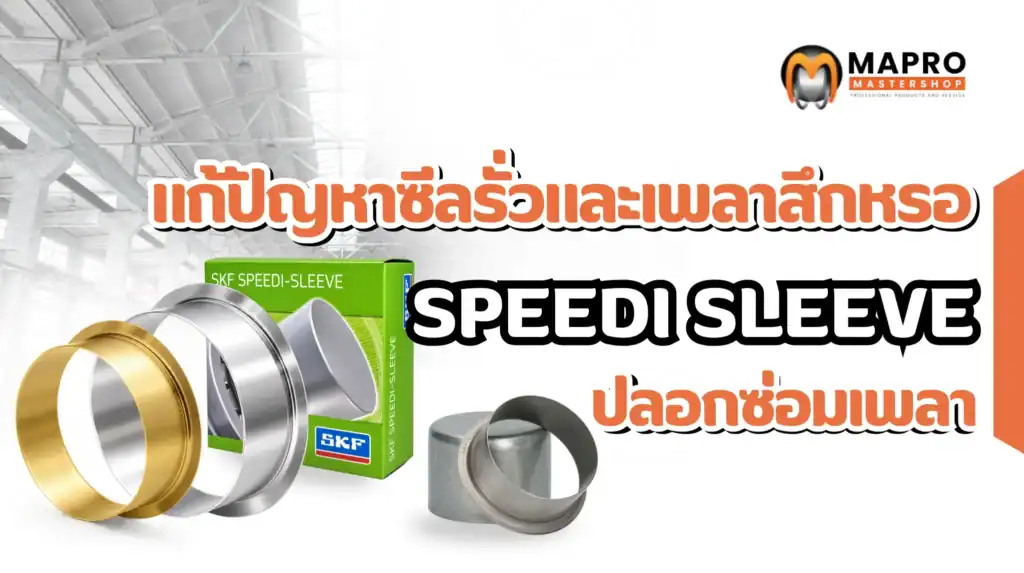

SKF Speedi-Sleeve คืออะไร? ปลอกซ่อมเพลาสำหรับแก้ปัญหาซีลรั่วและเพลาสึกหรอ
ต.ค.
ในงานซ่อมบำรุงเครื่องจักรอุตสาหกรรม ปัญหา เพลาสึกหรอบริเวณที่สัมผัสกับซีล (Shaft Seal Wear) เป็นสาเหตุหนึ่งที่อาจทำให้เกิดการรั่วซึมของน้ำมันหล่อลื่น จาระบี หรือของเหลวภายในระบบ แม้จะเปลี่ยนซีลใหม่แล้ว แต่หากผิวเพลาบริเวณที่ซีลสัมผัสยังมีร่องสึกหรือรอยขีดข่วน ปัญหาการรั่วซึมก็อาจเกิดขึ้นซ้ำได้
SKF Speedi-Sleeve คือปลอกซ่อมเพลาที่ออกแบบมาเพื่อฟื้นฟูผิวสัมผัสของเพลาบริเวณที่ซีลทำงาน โดยติดตั้งปลอกบนบริเวณเพลาที่สึกหรอ เพื่อสร้างผิวสัมผัสใหม่ให้ซีลทำงานได้อย่างเหมาะสม ช่วยลดความจำเป็นในการนำเพลาไปกลึงซ่อมหรือเปลี่ยนเพลาใหม่ในงานที่สามารถใช้ปลอกซ่อมเพลาได้
สำหรับโรงงานที่ต้องการลดเวลาหยุดเครื่องจักรและควบคุมต้นทุนการบำรุงรักษา การเลือกใช้ Speedi-Sleeve ให้ตรงกับขนาดเพลาและสภาพความเสียหายจึงเป็นอีกหนึ่งทางเลือกที่ควรพิจารณา
Speedi-Sleeve คืออะไร และทำงานอย่างไร?
Speedi-Sleeve เป็นปลอกผิวบางสำหรับซ่อมบริเวณเพลาที่สัมผัสกับซีล โดย SKF ระบุว่ารุ่นมาตรฐานมีความหนาประมาณ 0.28 มม. และผลิตจากสเตนเลสคุณภาพสูง ผิวด้านนอกได้รับการออกแบบให้เหมาะกับการทำงานร่วมกับซีลเพลา
หลักการทำงานคือการสวมปลอกลงบนบริเวณเพลาที่มีรอยสึกหรอ เพื่อให้ซีลสัมผัสกับพื้นผิวของปลอกแทนผิวเพลาเดิม เมื่อเลือกขนาดและติดตั้งถูกต้อง ก็สามารถใช้ซีลขนาดเดิมได้ในงานที่เป็นไปตามข้อกำหนดของผลิตภัณฑ์
ข้อมูลทางเทคนิคและขั้นตอนการติดตั้งอ้างอิงจากเอกสารของ SKF: SPEEDI-SLEEVE Installation Instructions
สัญญาณแบบไหนที่ควรพิจารณาใช้ปลอกซ่อมเพลา?
ควรตรวจสอบบริเวณเพลาและซีลเมื่อพบอาการต่อไปนี้
- มีน้ำมันหรือจาระบีรั่วบริเวณซีลเพลา: ควรตรวจสอบทั้งสภาพซีลและผิวเพลา ไม่ควรสรุปว่าเกิดจากซีลเพียงอย่างเดียว
- พบร่องสึกบริเวณแนวสัมผัสของซีล: ร่องสึกอาจทำให้ซีลไม่สามารถสัมผัสผิวเพลาได้อย่างเหมาะสม
- มีรอยขีดข่วนหรือผิวเพลาไม่เรียบ: รอยบนพื้นผิวอาจส่งผลต่อประสิทธิภาพการซีล
- ต้องการลดเวลาซ่อมเครื่องจักร: หากสภาพเพลาเหมาะสม การใช้ปลอกซ่อมอาจช่วยหลีกเลี่ยงกระบวนการซ่อมเพลาที่ใช้เวลานานกว่า
SKF แนะนำให้พิจารณาซ่อมด้วยปลอกเมื่อร่องสึกบริเวณซีลมีความลึกจนสามารถสัมผัสหรือเกี่ยวเล็บมือได้ อย่างไรก็ตาม ต้องตรวจสอบสภาพเพลาและข้อกำหนดของรุ่นก่อนตัดสินใจ
ข้อดีของ SKF Speedi-Sleeve
1. ช่วยฟื้นฟูผิวเพลาบริเวณที่ซีลสัมผัส
ปลอกช่วยสร้างพื้นผิวใหม่บริเวณที่เพลาสึกหรอ ทำให้ซีลสัมผัสกับผิวปลอกแทนบริเวณร่องสึกเดิม
2. อาจใช้ซีลขนาดเดิมได้
เนื่องจากปลอกมีผนังบาง จึงออกแบบมาให้สามารถใช้กับซีลขนาดเดิมได้ในงานที่ตรงตามข้อกำหนดของ SKF ทั้งนี้ควรตรวจสอบขนาดและระยะติดตั้งก่อนเสมอ
3. ช่วยลดเวลาในการซ่อมบำรุง
การใช้ปลอกซ่อมเพลาอาจช่วยลดขั้นตอนการถอดเพลาออกไปกลึงหรือซ่อมใหม่ โดย SKF ระบุว่าการติดตั้งสามารถทำได้ภายในเวลาไม่กี่นาทีในเพลาส่วนใหญ่ที่เหมาะสมกับผลิตภัณฑ์
4. ช่วยควบคุมต้นทุนการซ่อม
เมื่อเทียบกับการซ่อมเพลาด้วยกระบวนการอื่นหรือการผลิตเพลาใหม่ การใช้ปลอกอาจเป็นทางเลือกที่คุ้มค่าในบางกรณี ทั้งนี้ขึ้นอยู่กับระดับความเสียหาย ค่าแรง และเงื่อนไขของเครื่องจักร
หมายเหตุ: Speedi-Sleeve ไม่ได้เหมาะกับเพลาที่เสียหายทุกประเภท หากเพลามีการสึกหรอรุนแรง เสียรูป หรือมีความเสียหายที่กระทบต่อความแข็งแรง ควรให้ช่างหรือวิศวกรตรวจสอบก่อนเลือกวิธีซ่อม
วิธีเลือก SKF Speedi-Sleeve ให้ตรงกับขนาดเพลา
การเลือกปลอกซ่อมเพลาที่ถูกต้องควรเริ่มจากการวัดขนาดจริง ไม่ควรเลือกจากการคาดคะเนหรืออ้างอิงเฉพาะขนาดซีลเดิม
ขั้นตอนที่ 1: ตรวจสอบบริเวณเพลาที่สึกหรอ
ทำความสะอาดบริเวณเพลาและตรวจสอบร่องสึก รอยขีดข่วน ครีบโลหะ และความเสียหายอื่น ๆ หากพบความเสียหายลึก ควรประเมินก่อนว่าสามารถซ่อมด้วยปลอกได้หรือไม่
ขั้นตอนที่ 2: วัดเส้นผ่านศูนย์กลางของเพลา
วัดเส้นผ่านศูนย์กลางจากบริเวณที่ไม่สึกหรอ โดยวัดอย่างน้อย 3 ตำแหน่งตามแนวที่เหมาะสม แล้วคำนวณค่าเฉลี่ยเพื่อนำไปเทียบกับช่วงขนาดที่ผู้ผลิตกำหนด
ขั้นตอนที่ 3: ตรวจสอบรหัสรุ่นและช่วงขนาด
เลือกเบอร์ Speedi-Sleeve ที่รองรับขนาดเพลาที่วัดได้ โดยตรวจสอบรหัสสินค้า ขนาดเพลาที่รองรับ และความกว้างของปลอกจากตารางข้อมูลทางเทคนิคของผู้ผลิต
ขั้นตอนที่ 4: ตรวจสอบพื้นที่ติดตั้ง
ตรวจสอบตำแหน่งของซีล บ่าเพลา ร่องลิ่ม และชิ้นส่วนข้างเคียง เพื่อให้แน่ใจว่าปลอกสามารถติดตั้งและทำงานได้โดยไม่ชนกับส่วนอื่นของเครื่องจักร
หากต้องการดูขนาดและรหัสรุ่นที่มีให้เลือก สามารถเข้าชมหมวดสินค้า SKF Speedi-Sleeve และปลอกซ่อมเพลา บน Mapromastershop
วิธีติดตั้ง Speedi-Sleeve เบื้องต้น
การติดตั้งที่ถูกต้องมีความสำคัญต่อประสิทธิภาพการซีลและอายุการใช้งานของชิ้นส่วน โดยควรปฏิบัติตามคู่มือของ SKF สำหรับรุ่นที่ใช้งาน
- เตรียมพื้นผิวเพลา: ทำความสะอาดบริเวณที่จะติดตั้ง กำจัดครีบหรือจุดขรุขระ และขัดผิวตามความเหมาะสม
- ตรวจสอบขนาดอีกครั้ง: ยืนยันว่าขนาดเพลาอยู่ในช่วงที่รุ่นนั้นรองรับ
- จัดตำแหน่งปลอก: วางปลอกให้ด้านหน้าและตำแหน่งติดตั้งถูกต้องตามคู่มือ
- ใช้เครื่องมือติดตั้ง: ใช้เครื่องมือที่ให้มากับผลิตภัณฑ์หรือเครื่องมือที่ผู้ผลิตระบุ เพื่อดันปลอกเข้าตำแหน่งอย่างสม่ำเสมอ
- จัดการขอบหรือปีกปลอก: ถอดปีกออกเมื่อจำเป็นและเมื่อคู่มือของรุ่นกำหนดให้ทำ โดยระวังไม่ให้ผิวปลอกเสียหาย
- ตรวจสอบก่อนติดตั้งซีล: ตรวจสอบว่าปลอกอยู่ในตำแหน่งที่ถูกต้องและไม่มีความเสียหายบนพื้นผิว
- ติดตั้งซีลและตรวจสอบการรั่ว: ติดตั้งซีลตามข้อกำหนดของเครื่องจักร และตรวจสอบการทำงานหลังประกอบเสร็จ
ข้อควรระวัง: อย่าติดตั้งปลอกทับร่องลิ่มหรือฟันเพลาโดยไม่ตรวจสอบข้อกำหนด เพราะความไม่เรียบของพื้นผิวด้านล่างอาจส่งผลต่อผิวปลอกและทำให้เกิดการรั่วซึมได้ หากเพลามีร่องสึกหรือความเสียหายลึก ควรประเมินวิธีซ่อมที่เหมาะสมก่อนติดตั้ง
อ่านรายละเอียดเพิ่มเติมได้จาก คู่มือติดตั้ง SKF SPEEDI-SLEEVE
Speedi-Sleeve เหมาะกับเครื่องจักรประเภทใด?
Speedi-Sleeve สามารถพิจารณาใช้กับเครื่องจักรที่มีซีลเพลาแบบหมุนและเกิดการสึกหรอในบริเวณผิวสัมผัสของซีล โดยต้องตรวจสอบเงื่อนไขการใช้งานจริงก่อนเลือกผลิตภัณฑ์ ตัวอย่างการใช้งาน ได้แก่
- ปั๊มและระบบส่งถ่ายของเหลว
- มอเตอร์และชุดขับเคลื่อน
- ชุดเกียร์และระบบส่งกำลัง
- เครื่องจักรในสายการผลิต
- เครื่องจักรอุตสาหกรรมที่มีเพลาหมุนและซีลกันรั่ว
การเลือกใช้ควรพิจารณาความเร็วรอบ อุณหภูมิ ของเหลวที่สัมผัส สภาพแวดล้อม และข้อกำหนดของซีลร่วมด้วย เพราะการติดตั้งปลอกเพียงอย่างเดียวไม่สามารถแก้ปัญหาที่เกิดจากสาเหตุอื่น เช่น ซีลเสียหายจากการติดตั้งไม่ถูกต้องหรือเพลามีระยะเยื้องศูนย์ได้
คำถามที่พบบ่อยเกี่ยวกับ SKF Speedi-Sleeve
Speedi-Sleeve คืออะไร?
Speedi-Sleeve คือปลอกผิวบางสำหรับซ่อมบริเวณเพลาที่สัมผัสกับซีล ช่วยสร้างพื้นผิวใหม่บริเวณที่สึกหรอ เพื่อให้ซีลทำงานบนผิวสัมผัสที่เหมาะสม
ใช้ Speedi-Sleeve แล้วต้องเปลี่ยนซีลใหม่หรือไม่?
การใช้ปลอกไม่ได้หมายความว่าต้องเปลี่ยนซีลทุกกรณี แต่หากซีลเดิมเสื่อมสภาพ แข็งตัว ฉีกขาด หรือเสียหาย ก็ควรเปลี่ยนตามสภาพและข้อกำหนดของเครื่องจักร โดยปลอกที่มีขนาดถูกต้องอาจช่วยให้ใช้ซีลขนาดเดิมได้
จะเลือกเบอร์ Speedi-Sleeve ได้อย่างไร?
วัดเส้นผ่านศูนย์กลางของเพลาจากบริเวณที่ไม่สึกหรออย่างน้อย 3 ตำแหน่ง แล้วใช้ค่าเฉลี่ยเทียบกับช่วงขนาดที่ผู้ผลิตระบุ จากนั้นตรวจสอบรหัสรุ่นและพื้นที่ติดตั้งอีกครั้ง
Speedi-Sleeve ใช้กับเพลาที่สึกหรอมากได้หรือไม่?
ขึ้นอยู่กับระดับและลักษณะความเสียหาย หากเป็นร่องลึกหรือมีพื้นผิวเสียหายมาก อาจต้องเตรียมพื้นผิวหรือใช้วิธีซ่อมอื่นก่อนติดตั้ง ควรอ้างอิงคู่มือผู้ผลิตและให้ผู้เชี่ยวชาญตรวจสอบ
Speedi-Sleeve ช่วยลดต้นทุนซ่อมบำรุงได้หรือไม่?
อาจช่วยลดเวลาและค่าใช้จ่ายในกรณีที่สามารถซ่อมบริเวณผิวเพลาได้โดยไม่ต้องนำเพลาไปซ่อมด้วยกระบวนการอื่นหรือเปลี่ยนใหม่ แต่ความคุ้มค่าจริงขึ้นอยู่กับสภาพเพลา ค่าแรง และข้อกำหนดของเครื่องจักร
เลือกซื้อ SKF Speedi-Sleeve สำหรับงานซ่อมบำรุงอุตสาหกรรม
หากเครื่องจักรมีปัญหาซีลรั่วจากร่องสึกบริเวณเพลา การตรวจสอบสภาพผิวเพลาและเลือกปลอกซ่อมให้ตรงขนาดเป็นขั้นตอนสำคัญก่อนเริ่มงานซ่อม
เลือกชมสินค้า SKF Speedi-Sleeve ได้ที่หมวดปลอกซ่อมเพลาบน Mapromastershop หรือเตรียมข้อมูลขนาดเพลาและรหัสรุ่นเดิมเพื่อใช้ตรวจสอบสินค้าที่เหมาะสม
ดูสินค้าและตรวจสอบรุ่นที่รองรับ: https://mapromastershop.com/product-category/speedi-sleeve/
ก่อนสั่งซื้อ ควรยืนยันขนาดเพลา รหัสสินค้า และเงื่อนไขการใช้งานให้ตรงกับเครื่องจักร เพื่อให้เลือกปลอกซ่อมเพลาได้เหมาะสมกับงานจริง
