SKF TKSA 31 Shaft Alignment Tool

SKF TKSA 31 เครื่องตั้งศูนย์เพลาด้วยเลเซอร์ ที่ใช้งานง่าย และราคาไม่แพง TKSA 31 เป็นอุปกรณ์ที่เหมาะสมที่สุดของ SKF สำหรับการจัดตำแหน่งเพลาด้วยเลเซอร์ที่ง่ายดาย มาพร้อมหน้าจอสัมผัสทำให้เครื่องมือใช้งานง่ายมาก เครื่องตรวจจับเลเซอร์ขนาดใหญ่ในหัววัดช่วยลดความจำเป็นในการจัดตำแหน่งล่วงหน้า มีฟังก์ชันเพิ่มเติม ได้แก่ ไลฟ์วิวและการวัดอัตโนมัติ  เข้าถึงได้ในราคาที่ไม่แพง เหมาะสำหรับทุกงบประมาณ



  การติดตั้ง



1. ติดตั้งขายึดรูปตัว V ด้วยการใช้โซ่ล็อคเข้ากับเพลาทั้งสองด้าน ทั้งเพลาฝั่งมอเตอร์ และเพลาฝั่งปั้ม หรือพัดลม

2. เชื่อมต่อ Laser “S” และ “M” กับหน้าจอสัมผัส ด้วยสาย Micro USB เสียบเข้าที่หน้าจอแสดงผล จนสัญลักษณ์ การเชื่อมต่อแสดงที่หน้าจอ

3. ปรับค่าเลเชอร์ให้อยู่ตรงกลางทั้งฝั่ง “S” และ “M”



4. เริ่มต้นการตั้งศูนย์เพลาด้วย ” New Alignment” ที่แสดงบนหน้าจอ

คุณสมบัติ Shaft Alignment tool TKSA 31

1. สามารถตั้งศูนย์เพลาแนวนอน

2. เลเชอร์มีขนาดเหมาะสม สามารถเข้าทำงานในพื้นที่จำกัดได้

3. มีหน้าจอสัมผัส มาในชุด

4. สามารถทำ Report เป็น PDF ได้และส่งออกทันที

5. มีการสอนการใช้งาน ฟรี

6. ใช้งานง่าย ขนาดการใช้งานที่กะทัดรัด เหมาะกับทุกโรงงานอุตสาหกกรม

7. ใช้งานได้หลากหลาย เช่น มอเตอร์ขับ (motor) ,พัดลม (Fan Blower), ปั๊ม (pump),กระปุกเกียร์ และอื่นๆ

8. มีวิดีโอ แนะนำเพื่อแสดงให้เจ้าหน้าที่ปฏิบัติงานทราบถึงวิธีการวัดที่แม่นยำ





ตัวอย่าง Report

Shaft Alignment tool TKSA 31 สามารถออกแบบรายงานเป็น ไฟล์ PDF ได้ทันทีที่ตั้งศูนย์เพลาเสร็จ สามารถนำไฟล์ออกได้ด้วย USB

กรอกข้อมูลของเครื่องจักร

1. Machine ID

2. Report name

3. Oparator name

4. Comments











TECHNICAL DATA

Designation	TKSA 31
Sensors and communication	29 mm (1.1 in.) CCD with red line laser Class 2
	Inclinometer ±0.5°, Wired, USB cables
System measuring distance	0,07 to 4 m (0.23 to 13.1 ft) (up to 2 m (6.6 ft) with cables supplied)
Measuring errors	<0,5% ±5 µm
Housing material	20% Glass filled Polycarbonate
Operating time	N/A
Dimensions	120 × 90 × 36 mm (4.7 × 3.5 × 1.4 in.)
Weight	180 g (0.4 lb)
Operating device	5.6″ colour resistive touchscreen LCD display. High Impact PC/ABS with over mould
Software/App update	via USB stick
DU Operating time	Up to 7 hours (100% backlight)
Dimensions	205 × 140 × 60 mm (8.1 × 5.5 × 2.4 in.)
Weight	420 g (0.9 lb)
Alignment method	Alignment of horizontal shafts, 3 position measurement 9 -12 -3 (with min. 140° rotation), automatic measurement, soft foot
Live correction values	Vertical and horizontal
Extra features	Machine library, screen orientation flip, automatic .pdf report
Fixture	2× V-brackets with chains, width 21 mm (0.8 in.)
Shaft diameters	20 to 150 mm (0.8 to 5.9 in.)
	300 mm (11.8 in.) with optional extension chains (not included)
Max. coupling height *	105 mm (4.2 in.) with standard rods
	195 mm (7.7 in.) with optional extension rods (not included)
Power adapter	Input: 100V-240V 50/60Hz AC power supplier
	Output: DC 12V 3A with EU, US, UK, AUS adapters
Operating temperature	0 to 45 °C (32 to 113 °F)
IP rating	IP 54
Carrying case dimensions	530 × 110 × 360 mm (20.9 × 4.3 × 14.2 in.)
Total weight (incl. case)	4,75 kg (10.5 lb)
Calibration certificate	Supplied with 2 years validity

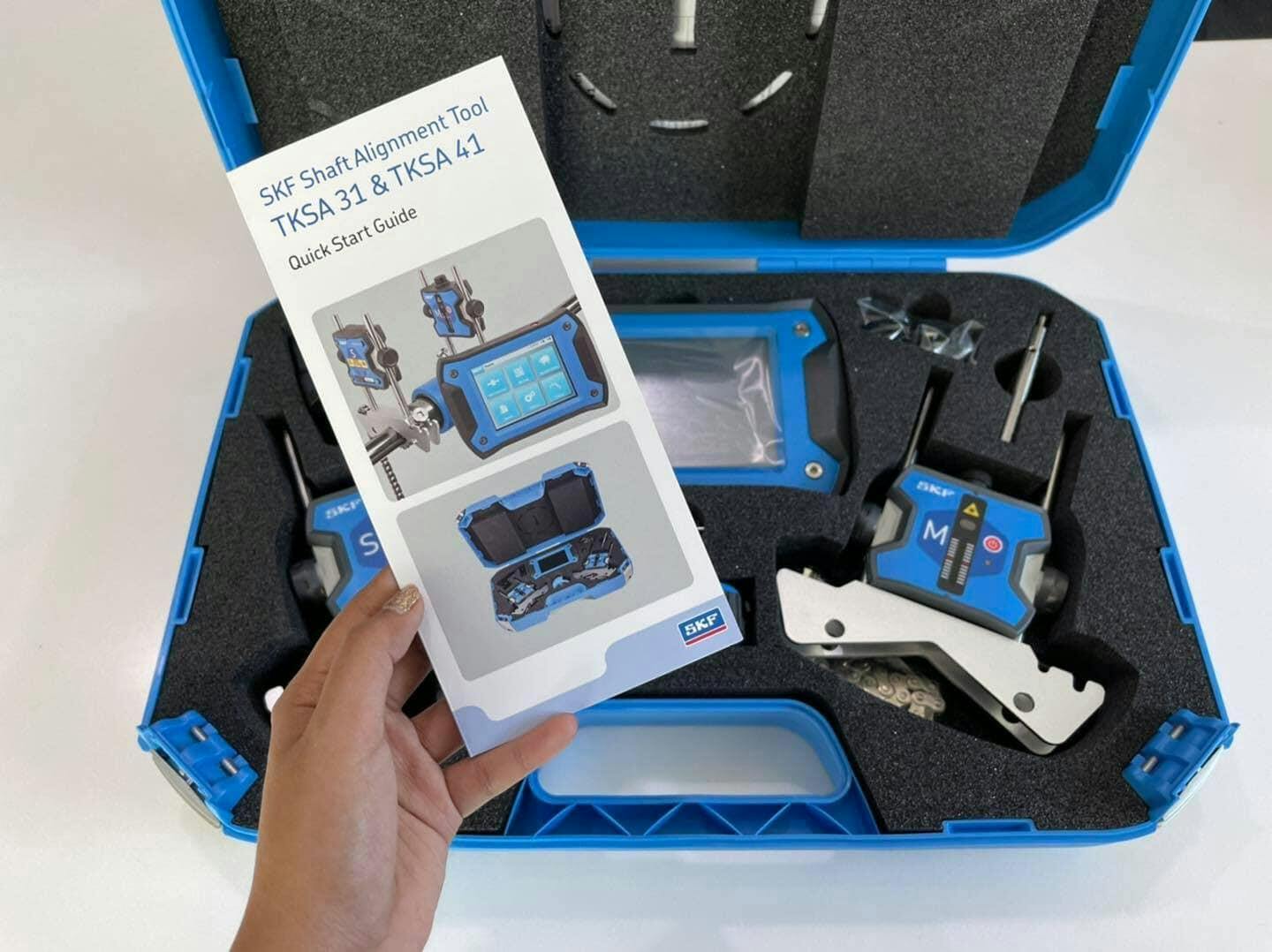

Case content	2 measuring units (M&S); display unit
	2 shaft brackets with chains 400 mm (15.8 in.) and threaded rods 150 mm (5.9 in.)
	Chain tightening rod
	Power supply with country adapters
	2 micro USB to USB cables
	Measuring tape
	Printed certificate of calibration and conformance
	Printed quick start guide (EN)
	SKF carrying case





SKF Saft Alignment tools (TKSA  Series)





Designation	TKSA 11	TKSA 31	TKSA 41	TKSA 51	TKSA 71	TTKSA 71 /Pro
Model
System measuring distance	0 to 185 mm (0 to 7.3 in.) between brackets 3 × reference bars included up to 200 mm (7.9 in.)	0,07 to 4 m (0.23 to 13.1 ft) (up to 2 m (6.6 ft) with cables supplied)	0.07 to 4 m ( 0.23 to 13.1 ft)	0.07 to 5 m (0.23 to 13.1 ft)	0.04 to 10 m (0.13 to 32.8 ft)	0.04 to 10 m (0.13 to 32.8 ft)
Measurement positions	9-12-3	9-12-3	Free	Free	Free	Free
User interface	Phon , Tablet (IOS & Android)	Touch screen display device	Touch screen display device	Phon , Tablet (IOS & Android)	Phon , Tablet (IOS & Android)	Phon , Tablet (IOS & Android)
Operating system requirements	Apple iOS 9 or Android OS 4.4.2	Display 5.6″ Resistive touch screen LCD	Display 5.6″ Resistive touch screen LCD	Apple iOS 9 or Android OS 4.4.2	Apple iOS 9 or Android OS 4.4.2	Apple iOS 9 or Android OS 4.4.2
Sensors and communication	2× Inductive proximity sensors Inclinometer ±0.5° Bluetooth 4.0 LE	29 mm (1.1 in.) CCD with red line laser Class 2 Inclinometer ±0.5°, Wired, USB cables	29 mm (1.1 in.) CCD with line laser Class 2 Inclinometer ±0.5°; Bluetooth 4.0 LE and wired	20 mm (0.8 in.) PSD with line laser Class 2 Inclinometer ±0.1°; Bluetooth 4.0 LE	20 mm (0.8 in.) PSD with line laser Class 2 Inclinometer ±0.1°; Bluetooth 4.0 LE	20 mm (0.8 in.) PSD with line laser Class 2 Inclinometer ±0.1°; Bluetooth 4.0 LE
Alignment Applications	Shaft Alignment TKSA 11	–	–	Shaft Alignment	Shaft Alignment	Shaft Alignment
				Vertical Alignment	Vertical Alignment	Vertical Alignment
				Soft foot	Soft foot	Soft foot
					Spacer Shaft Alignment	Spacer Shaft Alignment
					Machine train Shaft Alignment	Machine train Shaft Alignment
					Values	Values
Shaft diameters	20 to 160 mm (0.8 to 6.3 in.)	20 to 150 mm (0.8 to 5.9 in.)	20 to 150 mm (0.8 to 5.9 in.)	20 to 150 mm (0.8 to 5.9 in.) 450 mm (17.7 in.) with extension chains (included)	20 to 150 mm (0.8 to 5.9 in.) 450 mm (17.7 in.) with extension chains (included)	20 to 150 mm (0.8 to 5.9 in.) 450 mm (17.7 in.) with extension chains (included)
