SKF TKBA 40 Belt alignment tool เครื่องมือตั้งแนวสายพาน

SKF TKBA 40 อุปกรณ์ตัวนี้ สามารถจัดตำแหน่งร่องพู่เล่ย์ของ V-belt, มีไกด์ตัว V และมีแม่เหล็กแรงสูงที่สามารถติดตั้งเข้าไปในร่องของพู่เล่ย์ ด้วยตัวอุปกรณ์ที่มีแค่ 2 ชิ้นส่วนนี้ ชิ้นส่วนแรกยิงแสงเลเซอร์และอีกชิ้นส่วนเป็นตัวรับแสงเลเซอร์ ตัวอุปกรณ์ชิ้นนี้ใช้งานง่าย, สะดวกและรวดเร็วในการติดตั้งบนตัวของพู่เล่ย์ ตัวชี้เป้ามาในรูปแบบ 3 มิติ และง่ายต่อการตรวจสอบการตั้งแนวไม่ตรงถ้าเกิดขัดข้องทางเทคนิค หรือไม่ว่าจะเป็นการตั้งศูนย์พู่เล่ย์แบบแนวตั้ง, แนวนอน, แนวขนานหรือแม้กระทั้งรวมทั้ง 3 อย่างเข้าด้วยกัน

การใช้งาน

      เครื่องมือตั้งแนวสายพาน TKBA 40 เหมาะสำหรับสายพานร่องวี ( V- Belt ) ตั้งแนวสายพานด้วยเลเชอร์ที่มีความแม่นยำสูง ช่วยลดความเสียหายของสายพานมู่เลย์ และตลับลูกปืน ได้ด้วย





















คุณสมบัติ

• ฐานแม่เหล็กทรงพลังช่วยให้ติดตั้งได้รวดเร็วและง่าย
• ที่หน้าเป้ารับมีเส้นอ้างอิงสามเส้น ทำให้ปรับแนวง่าย
• สามารถปรับแนวและปรับความตึงสายพานได้พร้อมกัน
• มีขายึดตัววีขนาดต่างๆสำหรับมู่เล่ย์ร่องวีหลากหลายขนาด
• ระยะยิ่งเลเซอร์ได้ถึง 6 เมตร
• ตัวเสื้อของอุปกรณ์ทำจากอลูมิเนียมแข็งแรงทนทาน ให้ความแม่นยำสูง





TECHNICAL DATA

Designation		TKBA 40
Type of laser		Red laser diode
Laser		1x Built-in class 2 laser, <1 mW, 632 nm
Laser line length		3 m at 2 m (9.8 ft at 6.6 ft)
Measurement accuracy angular		Better than 0,2°
Measurement accuracy offset		Better than 0,5 mm (0.02 in.)
Measurement distance		50 mm to 6 000 mm (2 in. to 20 ft)
Control		Laser on/off switch
Housing material		Extruded aluminium
Dimensions	Transmitter unit	70 x 74 x 61 mm (2.8 x 2.9 x 2.4 in.)
	Receiver unit	96 x 74 x 61 mm (3.8 x 2.9 x 2.4 in.)
	Reflector dimensions	N/A
Weight	Transmitter unit	320 g (0.7 lbs)
	Receiver unit	320 g (0.7 lbs)
Mounting		Magnetic, groove mounted (optional side adapter TMEB A2)
V-guides		Size 1: 22 mm, short rods (3x pairs)
		Size 2: 22 mm, long rods (3x pairs)
		Size 3: 40 mm, short rods (3x pairs)
		Size 4: 40 mm, long rods (3x pairs)
Battery		2x AAA Alkaline type ICE LR03
Operation time		20 hours continuous operation
Carrying case dimensions		260 x 180 x 85 mm (10.2 x 7.1 x 3.3 in)
Total weight (incl. case		1.3 kg (2.8 lbs)
Operating temperature		0 to 40 °C (32 to 104 °F)
Storage temperature		–20 to +65 °C (–4 to +150 °F)
Relative humidity		10 to 90% RH non-condensing
IP rating		IP 40
Calibration certificate		Valid for two years

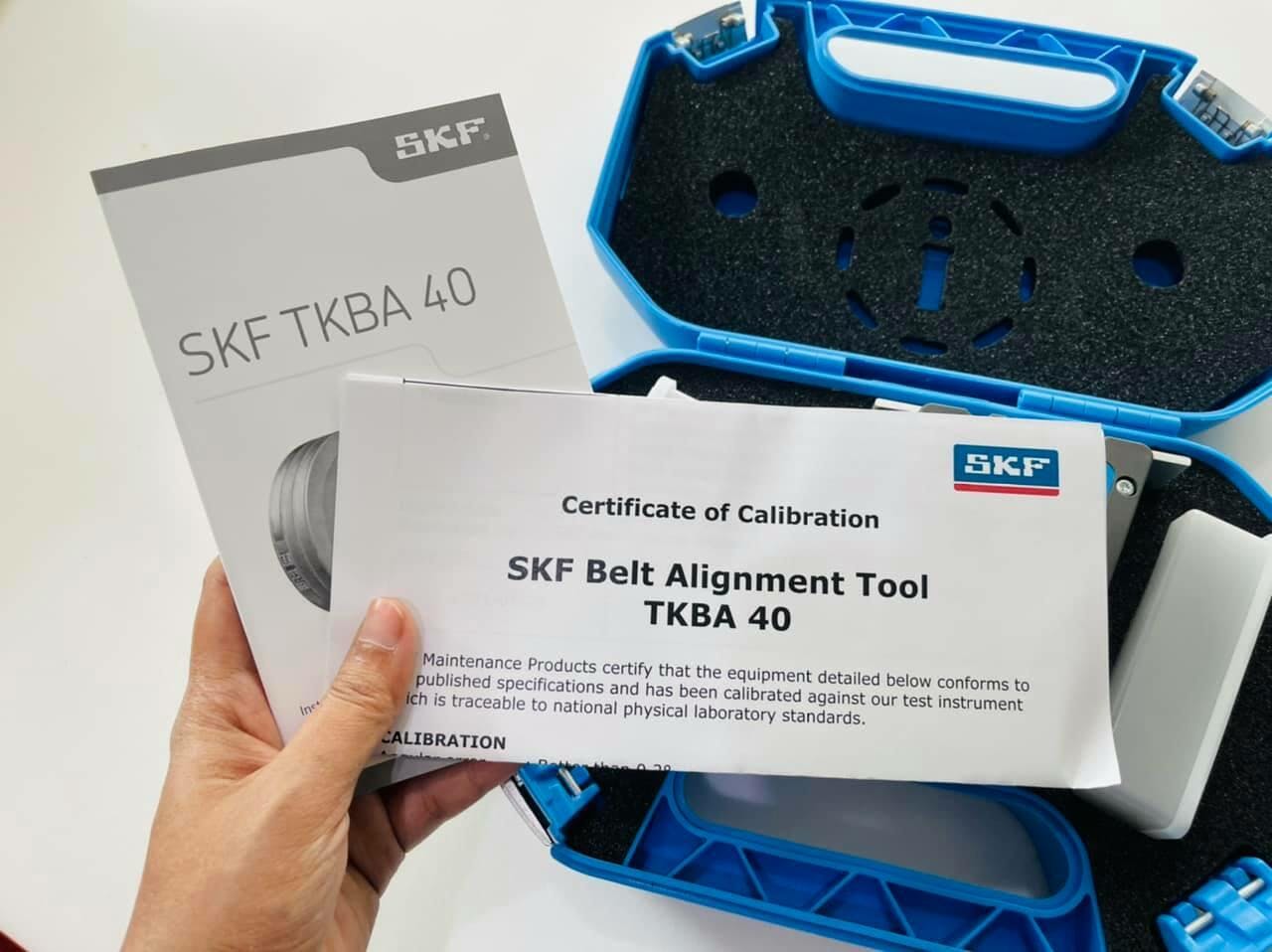

Case contents		1x TKBA 40 transmitter unit
		1x TKBA 40 receiver unit
		2x AAA batteries
		4x sizes of V-guides, 3x of each size
		1x Printed instructions for use
		1x Calibration certificate





TKBA Series



Designation	TKBA 10	TKBA 20	TKBA 40
Type of laser	Red laser diode	Green laser diode	Red laser diode
Laser line length	2 m at 2 m (6.6 ft at 6.6 ft)	2 m at 2 m (6.6 ft at 6.6 ft)	3 m at 2 m (9.8 ft at 6.6 ft)
Measurement distance	50 mm to 3 000 mm (2 in. to 10 ft)	50 mm to 6 000 mm (2 in. to 20 ft)	50 mm to 6 000 mm (2 in. to 20 ft)
Battery	2x AAA Alkaline type IEC LR03	2x AAA Alkaline type IEC LR03	2x AAA Alkaline type ICE LR03
Operation time	25 hours continuous operation	8 hours continuous operation	20 hours continuous operation
