คัปปลิ้ง (coupling) คืออะไร? เปิดความลับตัวเชื่อมต่อระบบที่ขาดไม่ได้

            ในโลกอุตสาหกรรมและระบบกลไกต่าง ๆ ที่เราพบเห็นอยู่รอบตัวนั้น หลายครั้งต้องมีการเชื่อมต่อหรือรวมกำลังของส่วนประกอบต่าง ๆ เข้าด้วยกันเพื่อให้ระบบทำงานได้อย่างสมบูรณ์และมีประสิทธิภาพ หนึ่งในอุปกรณ์สำคัญที่ทำหน้าที่เชื่อมต่อระหว่างสองเพลาซึ่งอยู่ในเครื่องจักรหรือระบบส่งกำลังก็คือ คัปปลิ้ง หรือ Coupling นั่นเอง หากเปรียบเทียบเครื่องจักรกับร่างกายมนุษย์ คัปปลิ้งก็เปรียบเสมือนข้อต่อที่เชื่อมระหว่างกระดูกต่าง ๆ ให้สามารถเคลื่อนไหวและทำงานร่วมกันได้อย่างลื่นไหล

คัปปลิ้งคืออะไร?

คัปปลิ้ง (Coupling) เป็นอุปกรณ์เชื่อมต่อที่ใช้สำหรับเชื่อมต่อเพลา (Shaft) สองเพลาเข้าด้วยกัน เพื่อให้สามารถส่งถ่ายกำลัง แรงบิด และการหุน (Rotation) จากเพลาหนึ่งไปยังอีกเพลาหนึ่งได้อย่างมีประสิทธิภาพ โดยหลักการพื้นฐานของคัปปลิ้งคือการรักษาความต่อเนื่องของการส่งถ่ายพลังงานจากแหล่งกำเนิดไปยังจุดปลายทาง

ในระบบเครื่องจักร คัปปลิ้งมีหน้าที่สำคัญในการชดเชยความคลาดเคลื่อนที่อาจเกิดขึ้นระหว่างเพลาทั้งสอง เช่น ความไม่ตรงแนว (Misalignment) การเลื่อนตำแหน่ง (Displacement) หรือการสั่นสะเทือน (Vibration) ที่อาจเกิดขึ้นจากการทำงานของเครื่องจักร

นอกจากการส่งถ่ายกำลังแล้ว คัปปลิ้งยังช่วยป้องกันการเสียหายที่อาจเกิดขึ้นกับเครื่องจักรเมื่อมีแรงกระแทกหรือแรงบิดเกินขีดจำกัด โดยจะทำหน้าที่เป็นจุดล้มเหลวที่ออกแบบมา (Designed Failure Point) เพื่อป้องกันความเสียหายที่รุนแรงกว่าในระบบ

ประเภทของคัปปลิ้ง

คัปปลิ้งมีหลากหลายรูปแบบให้เลือกใช้ตามลักษณะการใช้งานและชนิดของเครื่องจักร โดยแบ่งได้คร่าว ๆ ดังนี้

1. Rigid Coupling (คัปปลิ้งแข็ง)

คัปปลิ้งชนิดนี้ไม่มีความยืดหยุ่น เชื่อมต่อเพลาสองเพลาแบบตรงโดยไม่สามารถรองรับความคลาดเคลื่อนหรือการสั่นสะเทือน เหมาะกับงานที่เพลาตั้งฉากกันพอดี เช่น ในระบบที่ต้องการความแม่นยำสูงและแรงบิดสูง แต่ถ้าเพลาคลาดเคลื่อนจะทำให้ชำรุดได้ง่าย

2. Flexible Coupling (คัปปลิ้งยืดหยุ่น)

คัปปลิ้งแบบนี้มีองค์ประกอบที่ยืดหยุ่น เช่น แผ่นยาง แผ่นโลหะบาง หรือวัสดุพิเศษที่ช่วยดูดซับแรงกระแทกและรองรับความคลาดเคลื่อน เช่น การคลาดเคลื่อนเชิงมุมหรือแกนทดรอบ (axial misalignment) ทำให้ระบบทำงานได้ราบรื่นขึ้นและลดความเสียหาย

3. Jaw Coupling (คัปปลิ้งขากรรไกร)

เป็นคัปปลิ้งยืดหยุ่นชนิดหนึ่งที่มีขาเหล็กที่สอดคล้องกัน และมีชิ้นส่วนตรงกลางที่ทำจากยางหรือโพลิเมอร์ช่วยลดแรงสั่นสะเทือน นิยมใช้ในเครื่องจักรทั่วไปที่ไม่ต้องรองรับแรงกระแทกหนัก

4. Gear Coupling (คัปปลิ้งเกียร์)

ใช้เฟืองเป็นตัวเชื่อมระหว่างเพลา มีความแข็งแรงสูง สามารถรับแรงบิดสูงและสามารถรองรับการคลาดเคลื่อนได้ดี เหมาะสำหรับงานหนัก เช่น งานในอุตสาหกรรมเหล็ก

5. Oldham Coupling (คัปปลิ้งโอลด์แฮม)

ใช้แผ่นแบนที่เชื่อมต่อระหว่างสองเพลาเพื่อรองรับความคลาดเคลื่อนในแนวแกนขวาง (lateral misalignment) เหมาะกับงานที่ต้องการความแม่นยำและรองรับการคลาดเคลื่อนในแกนที่ไม่ตรงกัน

6. Fluid Coupling (คัปปลิ้งของไหล)

ใช้น้ำมันหรือของไหลในการส่งผ่านแรงบิด เพื่อลดการกระแทกและแรงสั่นสะเทือน ใช้ในงานเครื่องจักรหนัก เช่น รถบรรทุกหรือเครื่องจักรกลขนาดใหญ่

7. Magnetic Coupling (คัปปลิ้งแม่เหล็ก)

ใช้แรงแม่เหล็กในการส่งผ่านแรงบิด เหมาะกับระบบที่ต้องการแยกส่วนของเพลาไม่ให้สัมผัสทางกายภาพ เช่น งานที่ต้องป้องกันการรั่วไหลของของเหลว

หลักการเลือกใช้คัปปลิ้ง

การเลือกคัปปลิ้งที่เหมาะสมต้องพิจารณาปัจจัยหลายประการเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด โดยเลือกจาก

• แรงบิดและความเร็ว ต้องพิจารณาขนาดของแรงบิด (Torque) และความเร็วรอบ (RPM) ที่จะต้องส่งถ่าย คัปปลิ้งที่เลือกควรรองรับได้มากกว่าค่าที่ใช้งานจริงอย่างน้อย 20-50% เพื่อความปลอดภัยและความคงทน
• ความคลาดเคลื่อนของเพลา หากระบบมีความไม่ตรงแนวระหว่างเพลา ควรเลือกคัปปลิ้งแบบยืดหยุ่นที่สามารถชดเชยความคลาดเคลื่อนได้ในแนวต่างๆ เช่น Angular Misalignment, Parallel Misalignment และ Axial Displacement
• สภาพแวดล้อมการใช้งาน การพิจารณาปัจจัยสิ่งแวดล้อม เช่น อุณหภูมิ ความชื้น สารเคมี ฝุ่นละออง และการสั่นสะเทือน เพื่อเลือกวัสดุและประเภทของคัปปลิ้งที่เหมาะสม
• ข้อจำกัดด้านพื้นที่ ขนาดและน้ำหนักของคัปปลิ้งต้องเหมาะสมกับพื้นที่ติดตั้งและโครงสร้างรองรับ โดยเฉพาะในระบบที่มีข้อจำกัดด้านพื้นที่หรือน้ำหนัก
• การบำรุงรักษา ควรพิจารณาความสะดวกในการบำรุงรักษา การเปลี่ยนชิ้นส่วน และความถี่ในการดูแล เพื่อลดต้นทุนการดำเนินงานในระยะยาว

ข้อดีของการใช้คัปปลิ้ง

• ช่วยเชื่อมต่อเพลาสองแกนเพื่อส่งผ่านแรงหมุนอย่างมีประสิทธิภาพ
• ลดแรงกระแทกและแรงสั่นสะเทือนในระบบ
• รองรับความคลาดเคลื่อนของเพลาซึ่งช่วยถนอมเครื่องจักร
• ช่วยให้ระบบมีความราบรื่นและปลอดภัย
• ช่วยยืดอายุการใช้งานของอุปกรณ์เครื่องจักรโดยรวม

ข้อควรระวังในการใช้งานคัปปลิ้ง

• ต้องตรวจสอบความเหมาะสมของคัปปลิ้งกับแรงบิดและลักษณะงาน
• หลีกเลี่ยงการติดตั้งที่ทำให้เกิดแรงบิดเกินพิกัดหรือความเครียดกับคัปปลิ้งเกินไป
• ควรตรวจสอบและบำรุงรักษาเป็นประจำเพื่อป้องกันการสึกหรอหรือเสียหายที่ไม่คาดคิด
• ใส่ใจความถูกต้องของการติดตั้งเพื่อป้องกันความคลาดเคลื่อนที่มากเกินไป

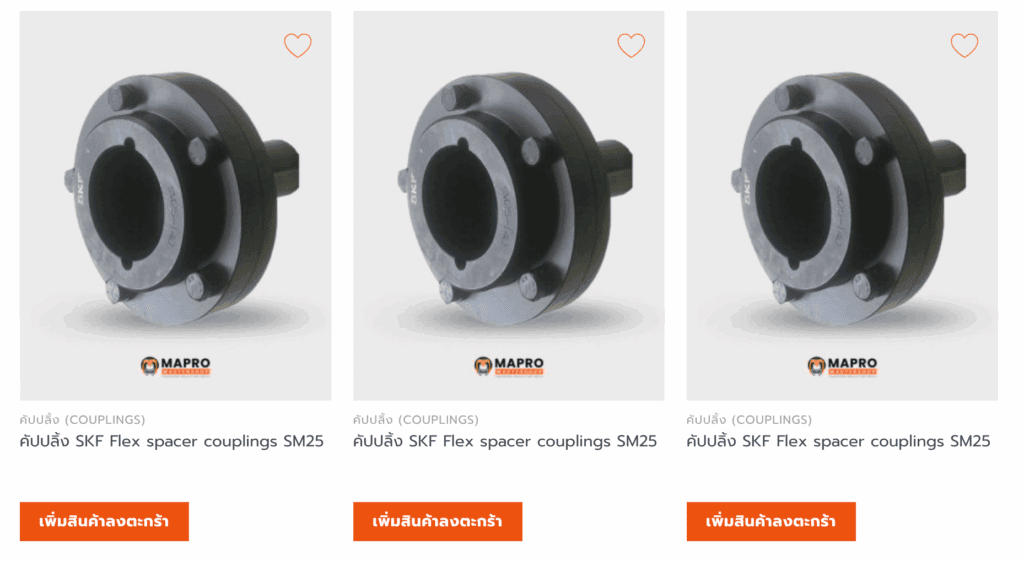

คัปปลิ้งจาก MAPROMASTERSHOP

คัปปลิ้งของเราออกแบบมาเพื่อตอบสนองทุกการใช้งาน ด้วยขนาดที่หลากหลายและเหมาะสมกับงานทุกประเภท ไม่ว่าจะเป็นงานที่ต้องการความแม่นยำสูงหรือรองรับแรงหมุนความเร็วสูง คัปปลิ้งของเราสามารถรับมือได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่ทนทานต่อแรงกระแทกและแรงสั่นสะเทือน ทำให้การทำงานมีความมั่นคงและปลอดภัยยิ่งขึ้น นอกจากนี้ยังสามารถติดตั้งได้ง่ายและรวดเร็ว ช่วยลดเวลาการใช้งานและเพิ่มประสิทธิภาพในการประกอบชิ้นส่วนได้ทันที รองรับการวางตำแหน่งได้หลากหลายทิศทาง ทั้งแนวเชิงมุม แนวขนาน และแนวแกน ซึ่งช่วยให้สะดวกกับการออกแบบระบบตามความต้องการของผู้ใช้งานอย่างแท้จริง

สินค้าทุกชิ้นผ่านการตรวจสอบคุณภาพมาอย่างดี พร้อมรับประกันความพึงพอใจ เมื่อต้องการใช้งานหรือสอบถามข้อมูลเพิ่มเติม สามารถสั่งซื้อได้โดยตรงที่นี่ : ดูคัปปลิ้งทั้งหมด

คัปปลิ้งเป็นองค์ประกอบที่มีความสำคัญอย่างยิ่งในระบบเครื่องจักรและอุตสาหกรรม แม้จะดูเป็นชิ้นส่วนเล็กๆ แต่มีบทบาทสำคัญในการส่งถ่ายกำลัง ลดการสั่นสะเทือน และปกป้องระบบจากความเสียหาย การเข้าใจประเภทต่างๆ ของคัปปลิ้งและหลักการเลือกใช้ที่เหมาะสม จะช่วยให้สามารถออกแบบและดำเนินการระบบได้อย่างมีประสิทธิภาพ

การรู้จักประเภทคัปปลิ้ง รวมถึงวิธีเลือกใช้งานที่เหมาะสมตามลักษณะงานและสภาพแวดล้อมจะช่วยเพิ่มประสิทธิภาพและยืดอายุการใช้งานของเครื่องจักร ดังนั้นไม่ว่าจะเป็นงานอุตสาหกรรมขนาดใหญ่ หรืองานระบบส่งกำลังขนาดเล็ก คัปปลิ้งก็ยังคงเป็นอุปกรณ์ตัวช่วยที่ขาดไม่ได้สำหรับระบบกลไกทุกชนิด
