Deep Groove Ball Bearings (DGBB)
ตลับลูกปืนเม็ดกลมร่องลึก

เป็นตลับลูกปืนที่ทนทานมีคุณสมบัติและความสามารถในการรับแรงรอบตัวสามารถใช้งานได้ที่ความเร็วรอบสูง และง่ายในการประกอบติดตั้งใช้งาน โดยผู้ใช้สามารถเลือกใช้ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวแบบเปิด และยังสามารถเลือกใช้งานตลับลูกปืนรุ่นที่มีฝ่าปิดกันฝุ่น ซึ่งภายในตลับลูกปืนมีจาระบีบรรจุมาจากโรงงาน และไม่จำเป็นต้องมีการอัดจาระบีเพิ่มเติม (Maintenance-free)

นอกจากนั้น ยังมีตลับลูกปืนที่ออกแบบให้มีร่องสำหรับใส่แหวนสปริงที่วงนอกอีกด้วย ตลับลูกปืนเม็ดกลมร่องลึก ได้ถูกนำไปใช้งานต่างๆ ค่อนข้างแพร่หลาย ตลับลูกปืนประเภทนี้แยกส่วนไม่ได้ เหมาะกับงานที่ต้องการความเร็วสูงและทนทาน โดยไม่จำเป็นต้องบำรุงรักษามาก ด้วยรางวิ่งร่องลึกที่มีความละเอียดสูง การสัมผัสระหว่างเม็ดลูกกลิ้งและรางวิ่งที่ได้รับการออกแบบมาอย่างดี ทำให้แม้ว่าในลักษณะงานที่ความเร็วสูงๆ ตลับลูกปืนเม็ดกลมร่องลึกก็สามารถรับแรงรุนได้สองทิศทาง นอกเหนือไปจากแรงในแนวรัศมี ด้วยเหตุผลเหล่านี้เองตลับลูกปืนเม็ดกลมร่องลึกจึงเป็นตลับลูกปืนที่นิยมนำไปใช้งานมากที่สุด

จึงมีการออกแบบมาหลากหลายและหลายขนาด

• ตลับลูกปืนแบบเปิด
• ตลับลูกปืนพร้อมฝากันฝุ่น
• ตลับลูกปืนพร้อมซีลยางกันฝุ่น ICOS สำหรับใช้กับน้ำมัน
• ตลับลูกปืนพร้อมร่องแหวนล็อค

ตลับลูกปืนเม็ดกลมร่องลึกได้ถูกนำไปใช้งานต่างๆ อย่างค่อนข้างหลากหลาย

ตลับลูกปืนชนิดนี้เป็นแบบแยกส่วนไม่ได้ และเหมาะกับลักษณะงานที่ต้องการความเร็วสูงและทนทาน โดยไม่จำเป็นต้องบำรุงรักษามากด้วยรางวิ่งร่องลึกที่มีความละเอียดสูง การสัมผัสระหว่างเม็ดลูกกลิ้งและรางวิ่งที่ได้รับการออกแบบมาอย่างดี ทำให้ตลับลูกปืนเม็ดกลมร่องลึกสามารถรับแรงรุนได้ทั้งสองทิศทาง นอกเหนือไปจากแรงในแนวรัศมี แม้ว่าใช้ในลักษณะงานที่ความเร็วสูงๆ ด้วยเหตุผลเหล่านี้เอง ตลับลูกปืนเม็ดกลมร่องลึกจึงเป็นตลับลูกปืนประเภทที่นิยมนำไปใช้ในงานมากที่สุด ดังนั้นจึงมีการออกแบบและผลิตออกมาหลายแบบและขนาด รวมไปถึงตลับลูกปืนเม็ดกลมร่องลึกแบบพิเศษอื่นๆ เช่น

•   ตลับลูกปืนไฮบริด (Hybrid bearings)
•   ตลับลูกปืนพร้อมสารหล่อลื่นแข็ง (Bearings with Solid oil)
•   ตลับลูกปืนพร้อมเซนเซอร์ (Sensor bearing)

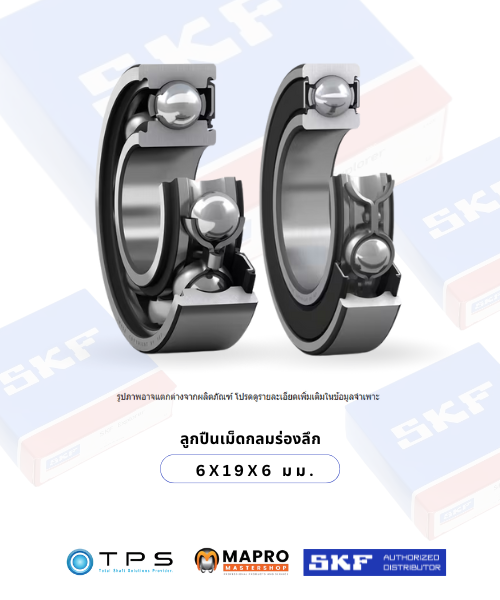

Dimensions SKF

Bore diameter	6 mm
Outside diameter	19 mm
Width	6 mm

Performance 626-RSH ฝายาง 1ด้าน

Basic dynamic load rating	2.34 kN
Basic static load rating	0.95 kN
Limiting speed	24 000 r/min
SKF performance class	SKF Explorer

Performance 626-2RSH ฝายาง 2ด้าน

Basic dynamic load rating	2.34 kN
Basic static load rating	0.95 kN
Limiting speed	24 000 r/min
SKF performance class	SKF Explorer

Performance 626-2RSH/C3

Basic dynamic load rating	2.34 kN
Basic static load rating	0.95 kN
Reference speed	80 000 r/min
Limiting speed	24 000 r/min
SKF performance class	SKF Explorer



รหัสระบุเสริมตามท้ายรหัสตลับลูกปืน
รหัสเสริมที่ใช้เพื่อระบุลักษณะพิเศษบางประการของตลับลูกปืนเม็ดร่องลึกของ SKF มีความหมายดังต่อไปนี้
CN	ช่องว่างภายในแนวรัศมีระดับปกติ โดยทั่วไปแล้วจะใช้ร่วมกับตัวอักษรข้างล่างนี้ ซึ่งจะเป็นตัวบอกว่าค่าช่องว่างภายในอยู่ในช่วงระดับใด
H	ช่วงของค่าช่องว่างภายในแคบลง และอยู่ในช่วงครึ่งบนของค่าช่องว่างภายในช่วงปกติ
L	ช่องของค่าช่องว่างภายในแคบลง และอยู่ในช่วงครึ่งล่างของค่าช่องว่างภายในช่วงปกติ
P	เปลี่ยนช่วงของค่าช่องว่างภายใน โดยประกอบด้วยช่วงครึ่งบนของค่าช่องว่างภายในปกติบวกกับช่วงครึ่งล่างของค่าช่องว่ายภายใน C3
	ตัวอักษร H, M, L และ P ข้างต้นสามารถใช้ร่วมกับค่าช่องว่างภายใน C2, C3, C4, และ C5 เช่น C2H ได้ด้วย
C2	ช่องว่างภายในแนวรัศมีระดับที่น้อยกว่าปกติ
C3	ช่องว่างภายในแนวรัศมีระดับที่มากว่าระดับปกติ
C4	ช่องว่างภายในแนวรัศมีระดับที่มากกว่าระดับ C3
C5	ช่องว่างภายในแนวรัศมีระดับที่มากกว่าระดับ C4
DB	ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวจับคู่กันสำหรับติดตั้งแบบหันหลังชนหลัง (back to back)
DF	ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวจับคู่กันสำหรับติดตั้งแบบหันหน้าชนหน้า (face to face)
DT	ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวจับคู่กันสำหรับติดตั้งแบบหันตามกัน (tandem)
E	ชุดเม็ดลูกกลิ้งได้รับการเสริมความแข็งแรง
GJN	จาระบีโพลียูเรียที่มีค่าความเหนียวข้น NLGI ระดับ 2 และมีช่วงอุณหภูมิการใช้งานระหว่าง -30 ถึง +150°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
HT	จาระบีโพลียูเรียที่มีค่าความเหนียวข้น NLGI ระดับ 2 และมีช่วงอุณหภูมิการใช้งานระหว่าง -40 ถึง +150°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
J	รังเหล็กอัดขึ้นรูปวางตำแหน่งไว้กลางเม็ดลูกกลิ้ง
LHT23	จาระบีลิเธียมที่มีค่าความเหนียวข้น NGLI ระดับ 2 และมีช่วงอุณหภูมิการใช้งานระหว่าง -50 ถึง +140°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
LT	จาระบีลิเธียมที่มีค่าความเหนียวข้น NGLI ระดับ 2 และมีช่วงอุณหภูมิการใช้งานระหว่าง -55 ถึง +110°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
LT10	จาระบีลิเธียมที่มีค่าความเหนียวข้น NGLI ระดับ 2 และมีช่วงอุณหภูมิการใช้งานระหว่าง -50 ถึง +90°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
M	รังทองเหลืองตัดกลึงขึ้นรูป วางตำแหน่งไว้กึ่งกลางเม็ดลูกกลิ้ง รังที่ทำด้วยเกรดวัสดุหรือมีแบบแตกต่างไปจากมาตรฐานระบุด้วยตัวเลขตามท้าย M เช่น M 2
MA	รังทองเหลืองตัดกลึงขึ้นรูป วางตำแหน่งไว้ชิดวงแหวนนอก
MB	รังทองเหลืองตัดกลึงขึ้นรูป วางตำแหน่งไว้ชิดวงแหวนใน
MT33	จาระบีลิเธียมที่มีค่าความเหนียวข้น NGLI ระดับ 3 และมีช่วงอุณหภูมิการใช้งานระหว่าง -30 ถึง +120°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
MT47	จาระบีลิเธียมที่มีค่าความเหนียวข้น NGLI ระดับ 2 และมีช่วงอุณหภูมิการใช้งานระหว่าง -30 ถึง +110°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
N	ร่องสำหรับแหวนล็อคที่วงแหวนนอก
TNH	รังโพลีอีเธอร์คีโตน (PEEK) ฉีดขึ้นรูปวางตำแหน่งไว้กึ่งกลางเม็ดลูกกลิ้ง
NR	ร่องสำหรับแหวนล็อคพร้อมด้วยแหวนล็อคที่วงแหวนนอก
N1	รอยบากที่วงแหวนนอกที่ด้านหนึ่งของตลับลูกปืน (เพื่อใช้ในการป้องกันการหมุนของวงแหวนนอกของตลับลูกปืน)
P5	ค่าความแม่นยำเชิงขนาดและความแม่นยำในการหมุนอ้างอิงชั้นความแม่นยำ 5 ตามมาตรฐาน ISO
P6	ค่าความแม่นยำเชิงขนาดและความแม่นยำในการหมุนอ้างอิงชั้นความแม่นยำ 6 ตามมาตรฐาน ISO
P52	P5 + C2
P62	P6 + C2
P63	P6 + C3
RS1	แผ่นยางกันฝุ่นแบบสัมผัสทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ด้านใดด้านหนึ่งของตลับลูกปืน
RSH	แผ่นยางกันฝุ่นแบบสัมผัสทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ที่ด้านใดด้านหนึ่งของตลับลูกปืน
RSL	แผ่นยางกันฝุ่นแบบสัมผัสความเสียดทานต่ำ ทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ด้านใดด้านหนึ่งของตลับลูกปืน
RZ	แผ่นยางกันฝุ่นแบบสัมผัสความเสียดทานต่ำ ทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ด้านใดด้านหนึ่งของตลับลูกปืน
TH	รังเรซินฟีโนลิคเสริมความแข็งแรง (แบบงับลูกกลิ้ง) วางตำแหน่งไว้กึ่งกลางเม็ดลูกกลิ้ง
TN	รังโพลียาไมด์ฉีดขึ้นรูป วางตำแหน่งไว้กึ่งกลางเม็ดลูกกลิ้ง
TN9	รังโพลียาไมด์ 6.6 เสริมความแข็งแรงด้วยใยแก้ววางตำแหน่งไว้กึ่งกลางเม็ดลูกกลิ้ง
VL0241	ผิวด้านนอกวงแหวนนอกตลอดจนผิวข้างของวงแหวนนอกของตลับลูกปืนได้รับการเคลือบอลูมิเนียมออกไซด์ ซึ่งสามารถกันไฟฟ้าได้สูงถึง 1000 V DC
VL2071	ผิวรูในวงแหวนในตลอดจนผิวข้างของวงแหวนในของตลับลูกปืนได้รับการเคลือบอลูมิเนียมออกไซด์ ซึ่งสามารถกันไฟฟ้าได้สูงถึง 1000 V DC
WT	จาระโพลียูเรีย ที่มีค่าความเหนียวข้น NGLI ระดับ 2-3 และมีช่วงอุณหภูมิการใช้งานระหว่าง -40 ถึง +160°C (ปริมาณเติมจาระบีอยู่ในระดับมาตรฐาน)
Y	รังทองเหลืองอัดขึ้นรูป
Z	ฝาเหล็กกันฝุ่นแบบอัดขึ้นรูปปิดที่ด้านหนึ่งของตลับลูกปืน
2RS1	แผ่นยางกันฝุ่นแบบสัมผัส ทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ทั้งสองด้านของตลับลูกปืน
2RSH	แผ่นยางกันฝุ่นแบบสัมผัส ทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ทั้งสองด้านของตลับลูกปืน
2RSL	แผ่นยางกันฝุ่นแบบสัมผัส ความเสียดทานต่ำ ทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ทั้งสองด้านของตลับลูกปืน
2RZ	แผ่นยางกันฝุ่นแบบความเสียดทานต่ำ ทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรงติดตั้งอยู่ทั้งสองด้านของตลับลูกปืน
2Z	ฝาเหล็กกันฝุ่นแบบ Z ติดตั้งอยู่ทั้งสองด้านของตลับลูกปืน
